01
Modell und
Vorfabrikationspläne
Vorfabrikationspläne für beide Geschosse mit zugeordneten Rohrpositionen, Dimensionen und Längen.
Referenz · Sanitär Wasser
Dreifachturnhalle.
Eine vorhandene Fachplanung für die Vorfabrikation weiterbearbeitet – mit Modell, Plänen und Listen für die Wasserinstallationen im Erd- und Obergeschoss.
Die Ausgangslage
Auf einer vorhandenen
Planung aufbauen.
Die Fachplanung lag als PDF, DWG und IFC vor. Ich habe die Wasserinstallationen im Erd- und Obergeschoss für die Vorfabrikation detailliert.
Mein Beitrag
Das habe ich erarbeitet.
Modell und
02
Material- und
Zuschnittslisten
Geschossweise Material- und Zuschnittslisten für die Fertigungsvorbereitung.
03
Schienenbefestigungen
für Sanitär Wasser
Befestigungsübersichten, Vermassungen und separate Listen für die Schienensysteme der Wasserinstallation.
Einblick in die Unterlagen

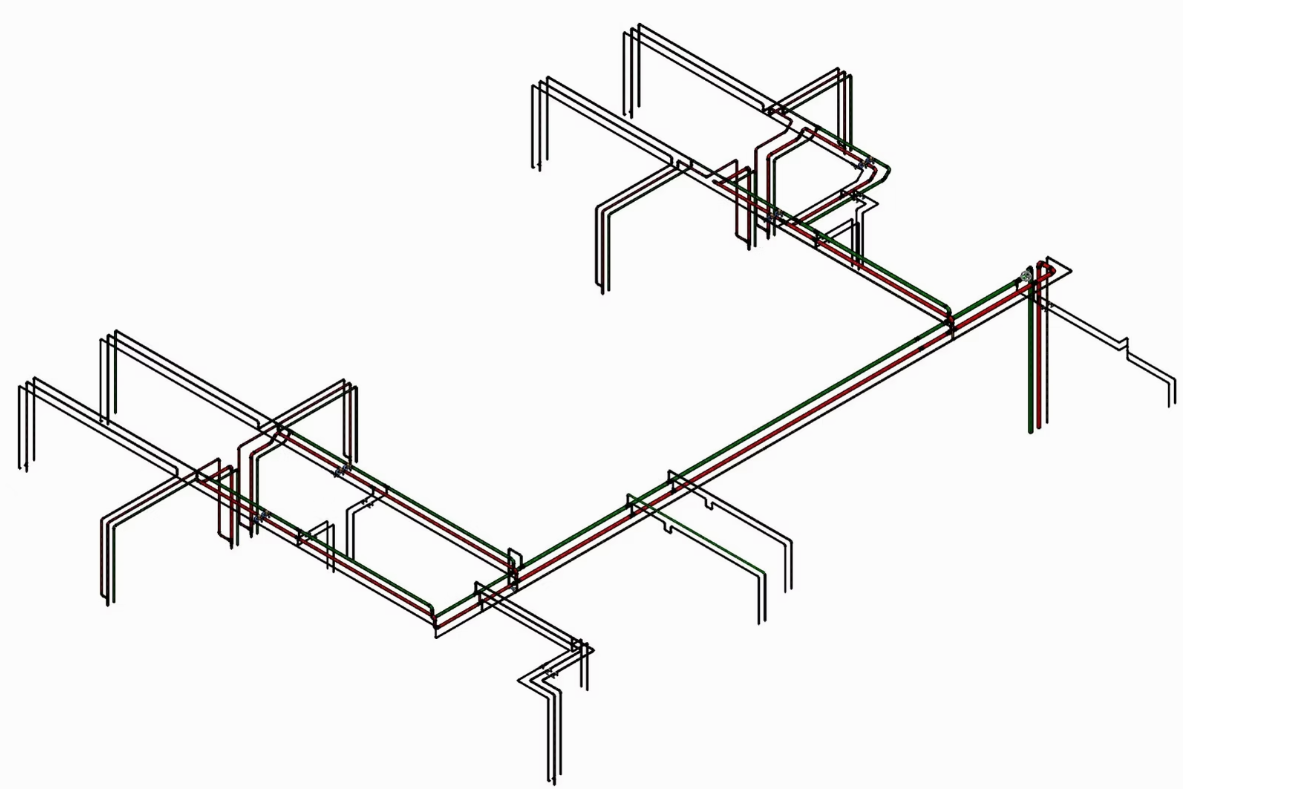

So sieht das Ergebnis aus.
Ansicht vergrössern ↗Das Ergebnis
Modell, Pläne und Listen
für die Weiterarbeit.
Die Material- und Zuschnittslisten sowie die Vorfabrikations- und Befestigungsunterlagen wurden an das ausführende Unternehmen übergeben. Das Modell wurde zusätzlich digital zugänglich gemacht.
