Vorfabrikationspläne
aus einem IFC-Modell.

Ein vorhandenes Fachmodell für die weitere Ausführung aufbereitet – mit Sektorübersichten, Detailisometrien und zugeordneten Rohrinformationen.

Objekt: Gebäudeinstallation
Bearbeiteter Bereich: Untergeschoss · Sanitär und Druckluft
Mein Beitrag: Modellaufbereitung und Vorfabrikationsunterlagen
Unterlagen: IFC-Modell · Pläne · Listen

Die Ausgangslage

Vom Fachmodell zu lesbaren Arbeitsunterlagen.

Ein vorhandenes Fachmodell der Installationen im Untergeschoss wurde für die Vorfabrikation aufbereitet. Modell, Pläne und Listen sollten dieselben Rohre eindeutig zuordnen.

Mein Beitrag

Modell, Plan und Liste verbinden.

Übersichten und Details

Sektorübersichten zeigen das Rohrnetz, Detailisometrien die einzelnen Leitungsbereiche.

Rohre eindeutig zuordnen

Ein IFC-Modell mit Rohrkennungen sowie Pläne mit zugeordneten Aussendurchmessern und Längen.

Listen je Sektor

Material- und Zuschnittslisten je Sektor, über die Rohrkennungen mit Modell und Plänen verknüpft.

Einblick in die Unterlagen

Vom Rohrnetz bis zur einzelnen Rohrposition.

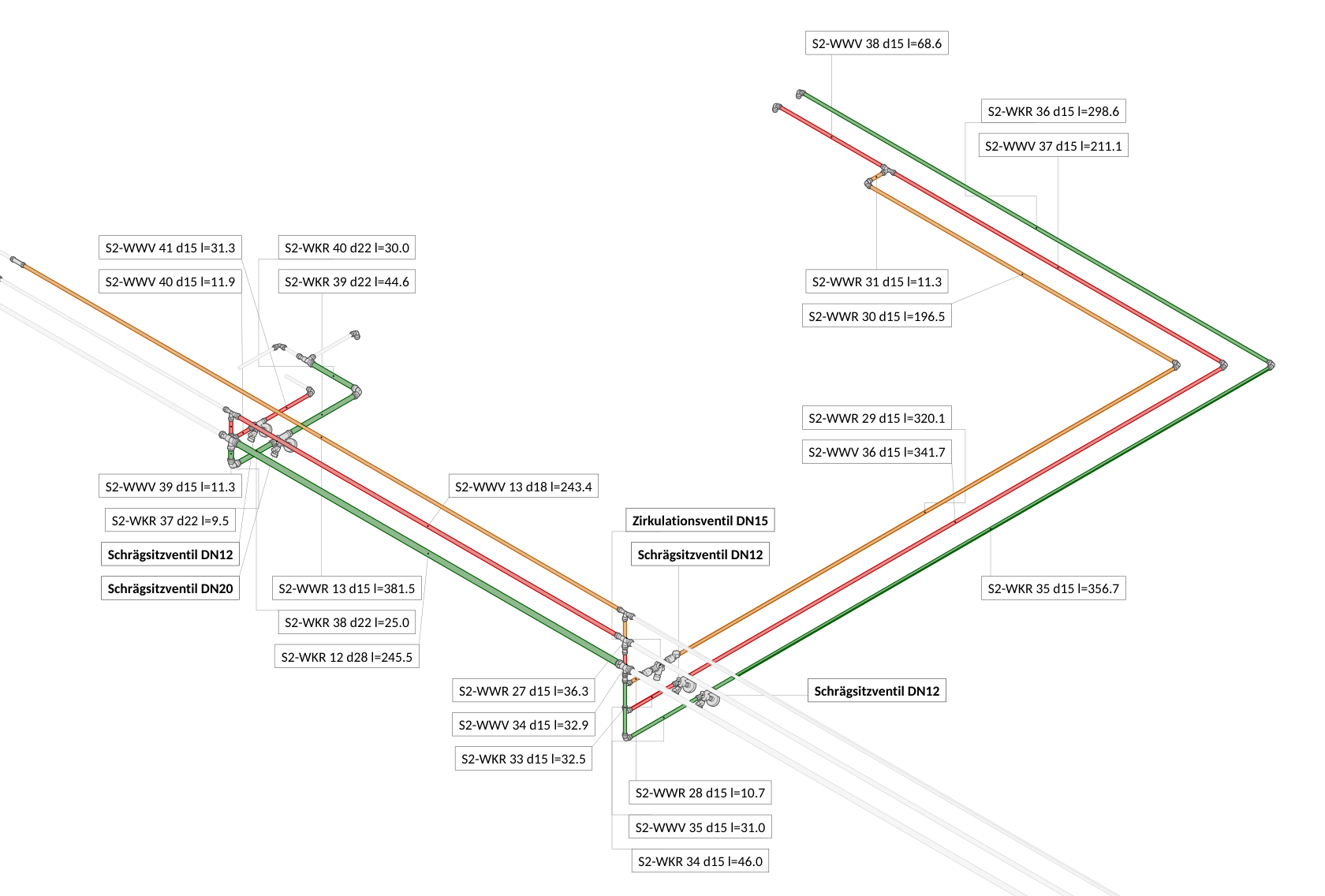

Detailisometrie mit Rohrkennungen, Aussendurchmessern und Längen sowie bezeichneten Armaturen. — **Detailisometrie mit Rohrinformationen**Ausschnitt aus einer Detailisometrie: Rohrkennungen, d in Millimetern und l in Zentimetern sind den Bauteilen zugeordnet.

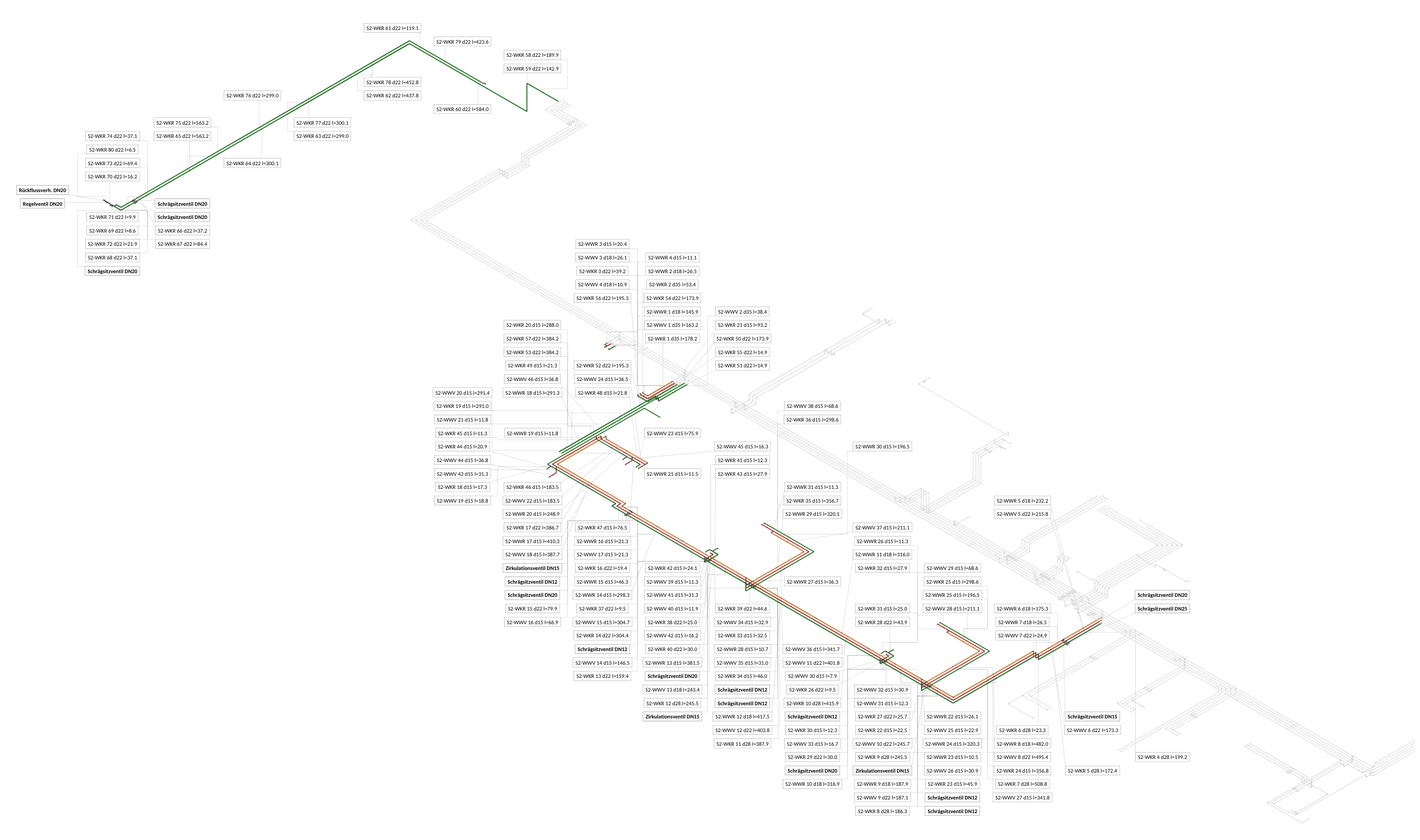

Ausschnitt aus einer Sektorübersicht mit beschrifteten Wasserleitungen. — **Ein Bereich im gesamten Rohrnetz**Ausschnitt aus einer Sektorübersicht. Der bearbeitete Bereich ist farbig dargestellt, das übrige Rohrnetz grau.
