Modellbeispiel

Sanitärinstallation im Mehrfamilienhaus.

Senkrechte und horizontale Leitungsführung, Verteilung und Anschlüsse in einem räumlichen Modell.

Objekt: Mehrfamilienhaus
Mein Beitrag: Modellierung der Sanitärinstallation
Im Fokus: Leitungsführung · Verteilung · Anschlussdetails

Das Modell verbindet waagerechte und senkrechte Leitungsabschnitte mit ihren Abzweigungen, Anschlüssen und Armaturen. Drei Ansichten zeigen die Verteilung und die Anschlussdetails im räumlichen Zusammenhang.

Leitungsführung und Anschlussdetails.

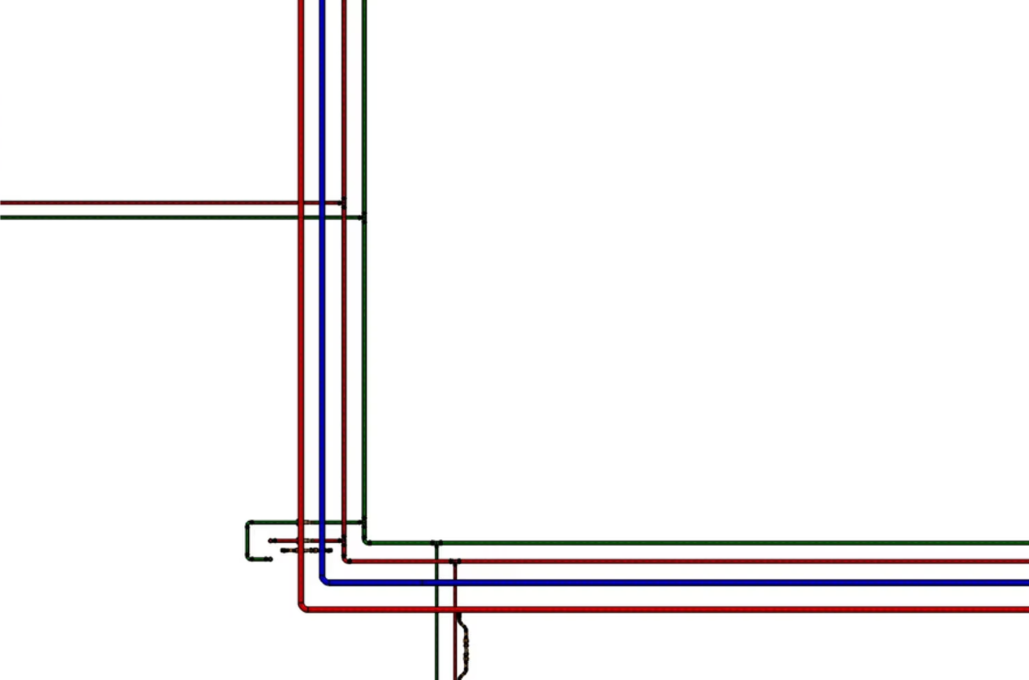

**Leitungsführung**Senkrechte und horizontale Leitungsabschnitte im räumlichen Zusammenhang.

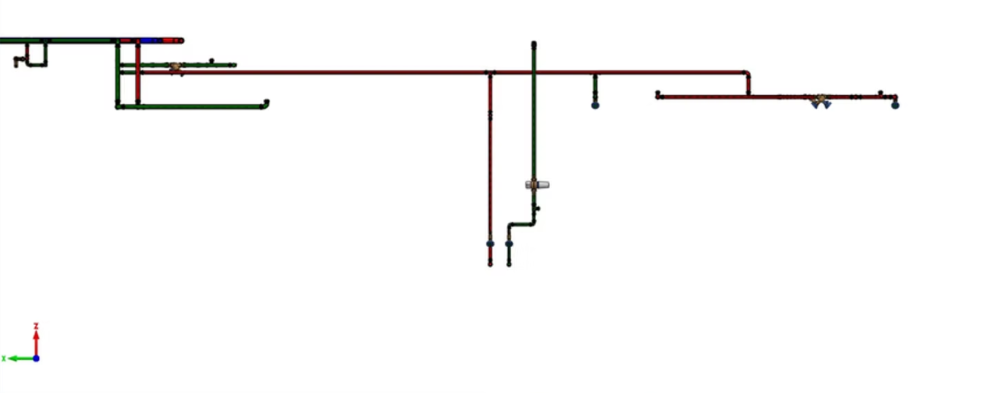

**Die Verteilung im Überblick**Räumliche Übersicht der Leitungsstränge und Abzweigungen.

**Anschlussdetail**Modellausschnitt mit Anschlüssen und Armaturen.
