01
Modelle und Pläne
IFC-Modelle und Montagepläne Wasser mit zugeordneten Rohrkennungen, Dimensionen und Längen.
Sanitär Wasser · Vorfabrikation
Wohnüberbauung.
Wasserinstallationen.
Modelle, Pläne und Listen für die Wasserinstallation – ergänzt durch eine geschossübergreifende Packliste nach Steigzonen.
Die Ausgangslage
Die Unterlagen auf den Montageablauf abstimmen.
Für einen Gebäudeteil wurden Unterlagen vom Erdgeschoss bis zur Attika benötigt. Zusätzlich sollten die Rohrstücke geschossübergreifend nach Steigzonen zusammengestellt werden können.
Mein Beitrag
Geschosse und Steigzonen zusammenführen.
02
Material und Zuschnitt
Geschossweise Material- und Zuschnittslisten zu den Modellen und Plänen.
03
Packliste nach Steigzonen
Die Rohrstücke wurden zusätzlich geschossübergreifend nach Steigzonen zusammengeführt. Diese Zuordnung unterstützt eine zum Montageablauf passende Zusammenstellung und Lieferung.
Einblick in die Unterlagen

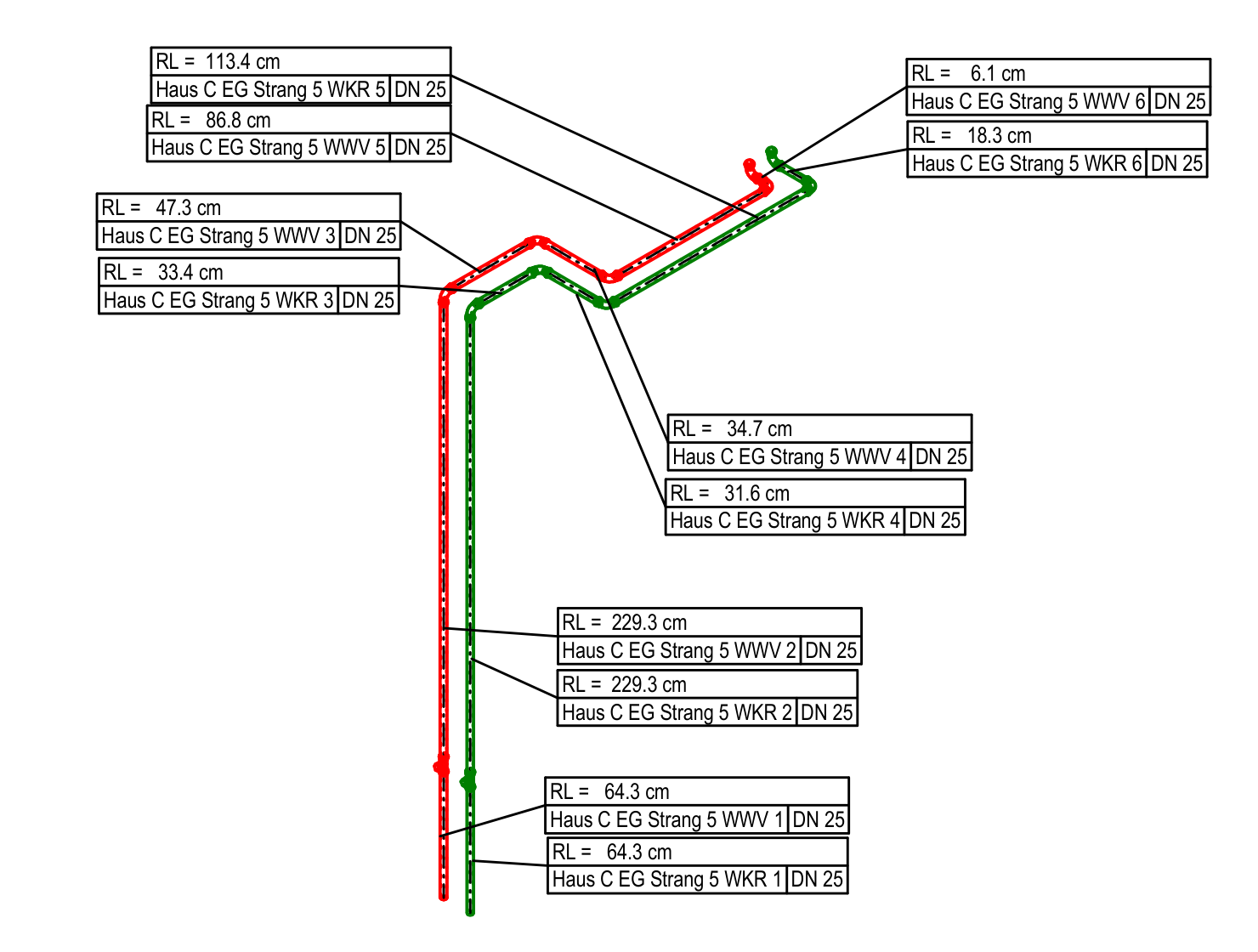

Ein Leitungsbereich mit zugeordneten Angaben.
Ansicht vergrössern ↗Das Ergebnis
Arbeitsunterlagen mit nachvollziehbarer Zuordnung.
Die Modelle, Montagepläne sowie Material-, Zuschnitts- und Packlisten wurden an das ausführende Unternehmen übergeben.
